CRADLE棟 CRADLE building
高圧水素試験室（H7、H8）High-Pressure Hydrogen laboratory (H7, H8)
大型の円筒形耐爆カバーを備え、大型容器の圧力サイクル試験を実施
HyTReC棟より大型の円筒形耐爆カバーが設置されており、水素ステーション用やトラックなど大型車用の容器のサイクル試験が実施できます。乗用車用の小型容器に対して水素ステーションと同じ3分充填も実施可能です。
画像をクリックすると拡大します。
-

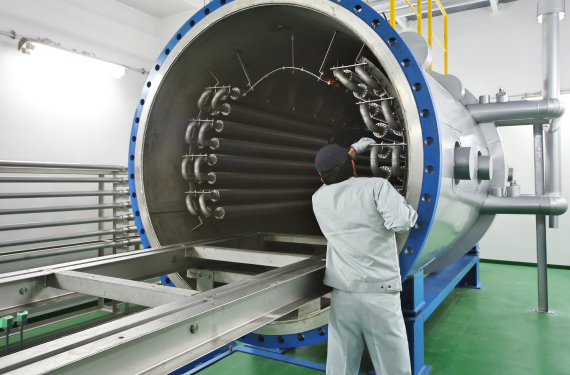

大型耐爆カバー開（円筒形）
-

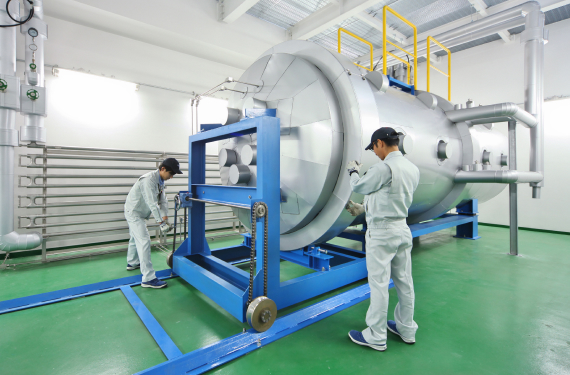

大型耐爆カバー閉（円筒形）
-

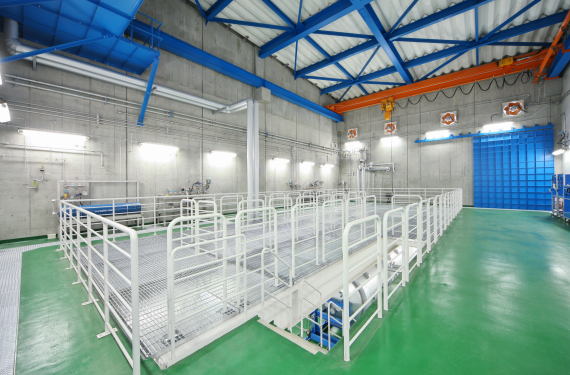

試験ピット
- 耐爆カバー
-
耐爆カバーは試験体等が破損、飛散した場合、試験室内の設備等に被害が及ばないようにするとともに、試験体周辺の環境温度を変化させる温度制御装置を有しています。
水素ガスでの試験の場合、試験中は耐爆カバー内に窒素ガスを流通させ、試験体等からの水素ガスの漏洩した場合にも、耐爆カバー内では爆発性雰囲気を形成しないようにしています。耐爆カバー内の窒素ガスは、水素ガス検知器に接続されており、試験体等からの漏洩を常時監視しています。漏洩量が多い場合、自動で水素ガスの供給を停止するインターロック機能も設置されています。
主な仕様 Specifications
高圧水素試験設備
- 設計圧力(常用圧力)
- 120MPaG（110MPaG）
- 水素流量
- 2,400㎥/h
- 環境温度
- −40℃〜＋85℃
- 供給ガス温度(ブレクーラー)
- −40℃
- 耐爆カバー内寸法
- φ1,200×6,000(L)mm
- ピット内寸法
- 6,200(W)×14,900(L)×4,450(H)mm
