CRADLE棟 CRADLE building
高環境温度圧力サイクル試験室（W3）Temperature exposure test laboratory (W3)
環境温度を変化させての最大圧力140MPaGの水圧による液圧サイクル試験を実施
低温から高温まで環境温度を変化できる温調カバーを備えているので、自動車用容器の規格に合わせた環境温度液圧サイクル試験が実施できます。試験体に高圧を負荷した状態で高温保持をするクリープ試験も実施可能です。
画像をクリックすると拡大します。
-

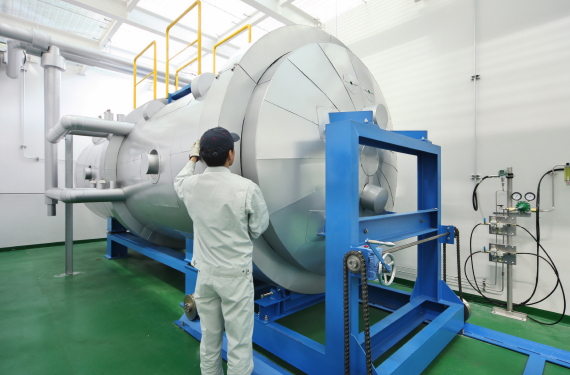

大型温調カバー
-

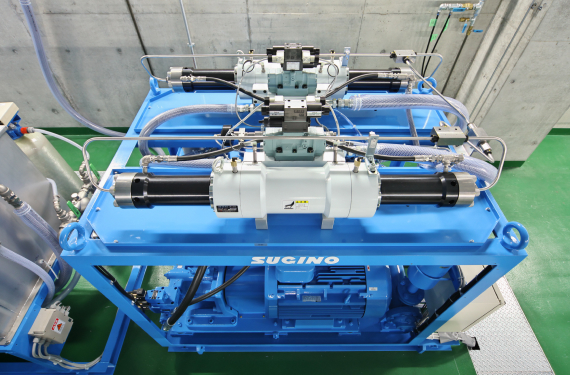

500L級液圧サイクル試験装置
-

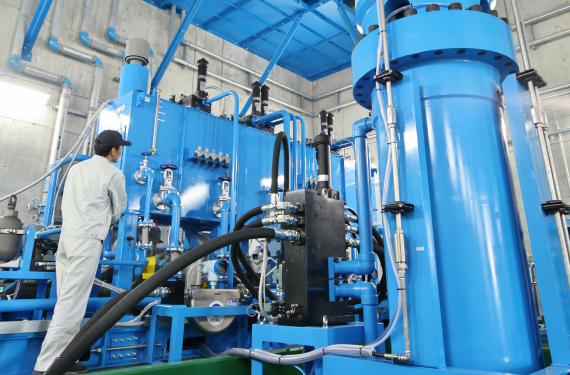

高温クリープ試験装置
主な仕様 Specifications
環境温度圧力サイクル試験設備
- 最大圧力
- 140MPaG
- プランジャー能力
- 61リットル/ストローク
- 環境温度
- −40℃〜＋85℃
- 加速応力試験
- 200MPaG
- 大型温調カバー内寸法
- φ1,200×6,000(L)mm
- 試験ピット内寸法
- 4,800(W)×15,900(L)×4,500(H)mm
