CRADLE棟 CRADLE building
高圧水素試験室（H6、H9）High-Pressure Hydrogen laboratory (H6 ,H9)
大型の角型耐爆カバーを備え、水素ガスを使用して大流量試験を実施
HyTReC棟より大型の角型耐爆カバーが設置されており、大型の試験体やシステム全体の試験を実施できます。使用できる水素ガス流量も多いため、大流量での圧損試験などHyTReC棟ではできない試験も実施可能です。
画像をクリックすると拡大します。
-

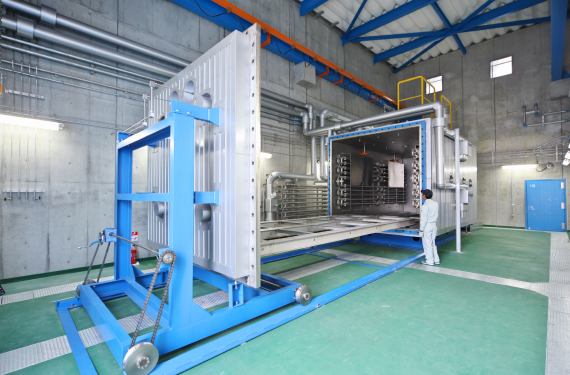

大型耐爆カバー開（直方形）
-

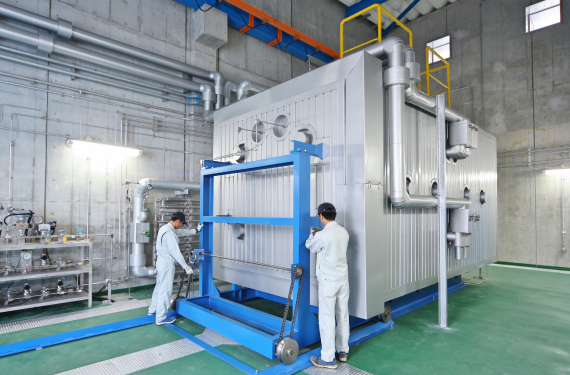

大型耐爆カバー閉（直方形）
-

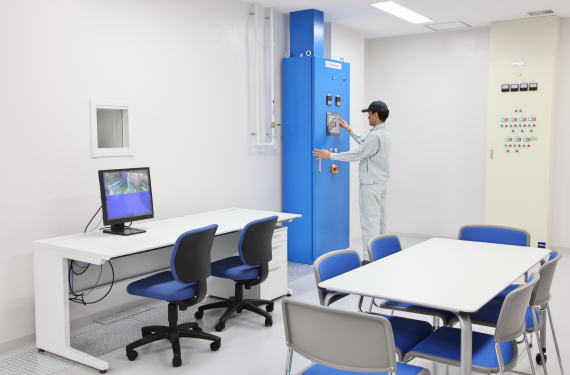

制御監視室
- 耐爆カバー
-
耐爆カバーは試験体等が破損、飛散した場合、試験室内の設備等に被害が及ばないようにするとともに、試験体周辺の環境温度を変化させる温度制御装置を有しています。
水素ガスでの試験の場合、試験中は耐爆カバー内に窒素ガスを流通させ、試験体等からの水素ガスの漏洩した場合にも、耐爆カバー内では爆発性雰囲気を形成しないようにしています。耐爆カバー内の窒素ガスは、水素ガス検知器に接続されており、試験体等からの漏洩を常時監視しています。漏洩量が多い場合、自動で水素ガスの供給を停止するインターロック機能も設置されています。
主な仕様 Specifications
高圧水素試験設備
- 設計圧力(常用圧力)
- 120MPaG（110MPaG）
- 水素流量
- 2,400㎥/h
- 環境温度
- −40℃〜＋85℃
- 供給ガス温度(ブレクーラー)
- −40℃
- 耐爆カバー内寸法
- 2,300(W)×5,500(L)×2,000(H)mm
