CRADLE棟 CRADLE building
常温圧力サイクル試験室（W4）Hydraulic pressure cycle test laboratory (W4)
常温での最大圧力140MPaGの水圧による液圧サイクル試験を実施
HyTReC棟では試験できない大型容器等の液圧サイクル試験が実施できます。液圧サイクル中の容器の変化をひずみゲージやワイヤーエンコーダーにより測定することも可能です。試験体は地下ピット内に設置します。試験中は試験体の破裂等を想定しピットを鋼製のふたで覆うことで、安全に試験を実施することができます。
画像をクリックすると拡大します。
-

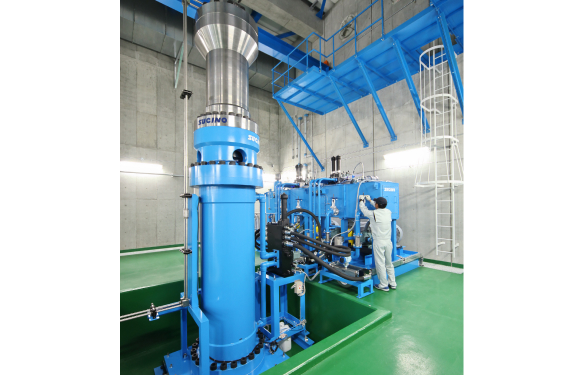

500L級液圧サイクル試験装置
-

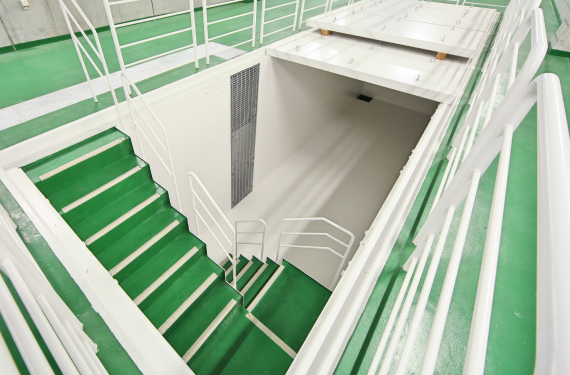

試験ピット
主な仕様 Specifications
常温圧力サイクル試験設備
- 最大圧力
- 140MPaG
- プランジャー能力
- 61リットル/ストローク
- ピット内寸法
- 2,500(W)×9,900(L)×2,884(H)mm
