HyTReC棟 HyTReC building

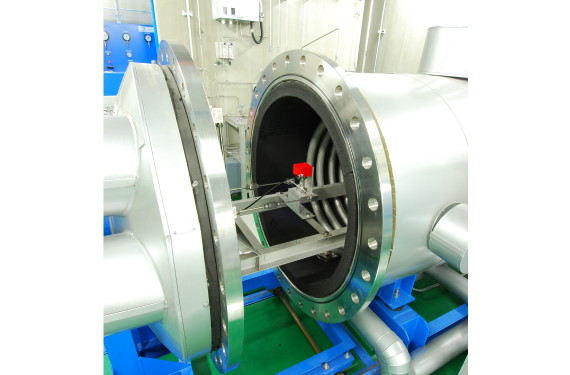

円筒形耐爆カバー内で
小型の試験体に対して高圧水素ガスを使用した試験を実施

バルブやセンサ等の小型の試験体を試験室内の耐爆カバー内に設置し、水素ガスでの試験が実施できます。
験体への昇圧、脱圧を繰返す圧力サイクル試験や試験体への水素ガスを流通させての気密試験や性能確認試験など各種試験にて対応します。

画像をクリックすると拡大します。

耐爆カバー: 耐爆カバーは試験体等が破損、飛散した場合、試験室内の設備等に被害が及ばないようにするとともに、試験体周辺の環境温度を変化させる温度制御装置を有しています。
水素ガスでの試験の場合、試験中は耐爆カバー内に窒素ガスを流通させ、試験体等からの水素ガスの漏洩した場合にも、耐爆カバー内では爆発性雰囲気を形成しないようにしています。耐爆カバー内の窒素ガスは、水素ガス検知器に接続されており、試験体等からの漏洩を常時監視しています。漏洩量が多い場合、自動で水素ガスの供給を停止するインターロック機能も設置されています。

製品に指定の温度、圧力で昇圧、脱圧を繰返すサイクル試験を実施します。

試験体に水素ガスを流通させ、試験体の性能評価や圧力損失の測定等を実施します。
