HyTReC棟 HyTReC building
水圧試験室（W1）Hydraulic pressure laboratory(W1)
小型～中型容器等に対して、水圧による圧力サイクル試験を実施
乗用車用容器等に対して水圧での圧力サイクル試験が実施できます。試験体は地下ピット内に設置します。試験中は試験体の破裂等を想定しピットを鋼製のふたで覆うことで、安全に試験を実施することができます。
画像をクリックすると拡大します。
-

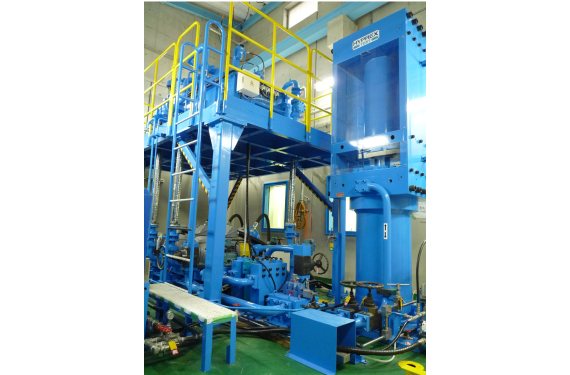

300L級水圧サイクル試験装置
-

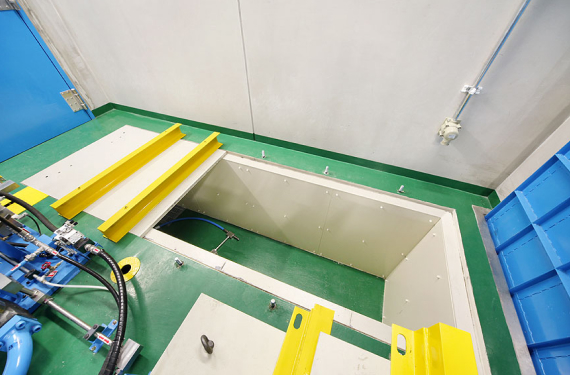

試験ピット
-

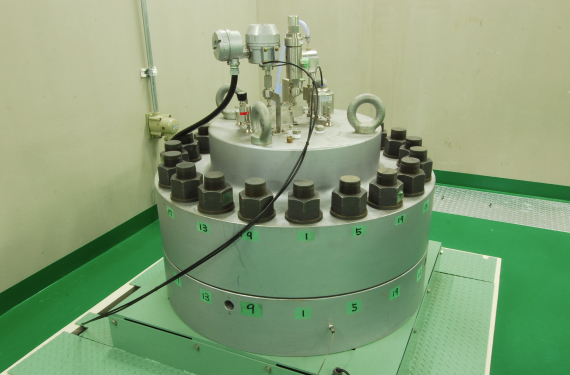

外水圧試験装置加圧容器部（水槽部）
主な仕様 Specifications
水圧サイクル試験設備
- 容器容量
- 300L(最大)
- 最大圧力
- 130MPaG
- 試験ピット内寸法
- 1,000(W)×3,705(L)×1,400(H)mm
外水圧試験設備
- 水槽内圧力
- 0〜87.5MPaG
- 水槽寸法
- φ400×1,100(H)mm
- 環境温度
- 常温
